"СПРУТ 100"Автономный охранный комплекс активного цифрового контроля удаленных объектов по двухпроводной разветвленной не экранированной линии на большое расстояние.
На базе американского микропроцессора MICROCHIP.| МОНТАЖ | | Монтаж |
| Параллельное включение цифровых датчиков производится с соблюдением полярности и пропаиванием соединений чтобы исключить пропадание контактов при эксплуатации.Охранный шлейф можно увеличить если последовательно с магнитно-герконовым датчиком включить дополнительные датчики, микропровод, фольгу, или активные датчики на движение со своим питанием. Содержание.Инструкция.Домой. |
| Установка тревожной кнопки
|
| Кнопка тревоги устанавливается в скрытном от посторонних глаз месте.При нажатии она должна размыкать цепь.Для надежной работы кнопка должна быть магнитно-герконовой, соединения должны быть пропаяны, а провод, идущий к кнопке, свит.Допускается установка нескольких тревожных кнопок последовательно. Содержание.Инструкция.Домой. |
| Подключение “Спрут100” к ПЦН “Спрут1000” |
| Через разъем на задней стенке, блоки “Спрут100” подключаются к “Спрут1000”.При этом ведется автоматический не стираемый протокол по каждому объекту на 10 постановок(снятий) и на 10 тревог.Номерам объекта назначаются номера датчиков.Каждому объекту задается определенный текст. Расширяются сервисные возможности оператора. Содержание.Инструкция.Домой. |

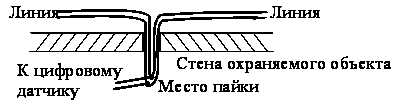

| Ввод линии на охраняемый объект |
| Место подключения цифрового датчика к линии должно находиться внутри охраняемого объекта.Это исключает отключение цифрового датчика от линии без ее повреждения. СХЕМА Содержание.Инструкция.Домой. |

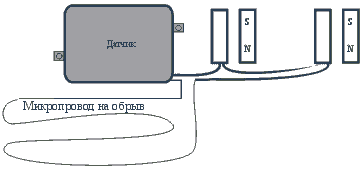

| Наращивание охранного шлейфа цифрового датчика |
Магнитно-герконовые
датчики дверей.  | Дополнительный магнитно-герконовый датчик окон, дверей, и т. д. |
Охранный шлейф не может быть слишком большим, его лучше прокладывать “витой парой”.Все соединения должны быть пропаяны.Возможно включение в охранный шлейф активных датчиков с замкнутыми контактами в режиме “Охрана” и собственной
системой питания. Содержание.Инструкция.Домой. |

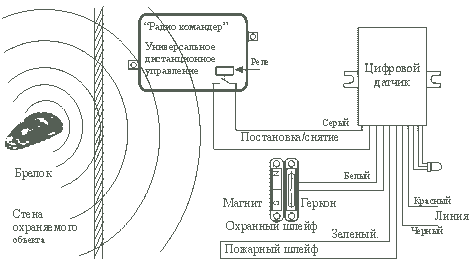

| Вариант постановки (снятия) на охрану брелоком “Радио командера” |

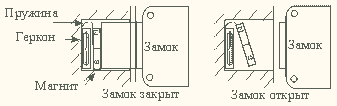

| Установка датчика с ключами на входную дверь |

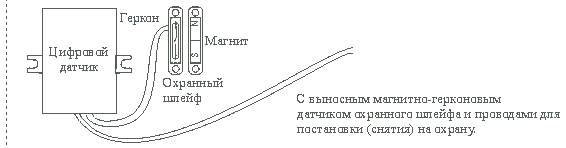

| Варианты конструкции датчиков для заказа |
| Вариант постановки (снятия) на охрану с помощью магнито-герконового датчика, встроенного в лутку двери |
